En tant que composant clé pour atténuer l'expansion thermique et le déplacement de contraction et de vibration des tuyaux,compensateurs de tuyauxsont divisés en catégories en fonction des principes de rémunération et des scénarios d'application. Différents types de conceptions sont conçus autour de la «réduction de la contrainte des tuyaux» pour former un système de produits adapté à diverses conditions de travail.
Les compensateurs axiaux sont la catégorie la plus élémentaire. Ils absorbent le déplacement axial des tuyaux à travers l'expansion axiale et la contraction des soufflets. Ils ont une structure compacte et conviennent aux tuyaux droits. La quantité de compensation d'une seule unité peut atteindre 50 à 300 mm et le niveau de pression couvre 0,6 à 4,0 MPa. Ils sont souvent utilisés dans les systèmes d'eau de chauffage et de climatisation. Lorsqu'ils sont installés, ils doivent être assortis avec des supports de guidage pour contrôler l'écart radial.
Les compensateurs transversaux atteignent une compensation de déplacement par la flexion transversale des soufflets, qui convient aux tuyaux avec des écarts latéraux (tels que les virages). Il adopte une charnière ou une structure annulaire universelle, qui peut absorber les déplacements latéraux de 100 à 500 mm, a une forte capacité d'anti-instabilité, est largement utilisé dans les tuyaux d'huile à longue distance et peut gérer efficacement les écarts de tuyaux causés par la colonie de fondation.
Les compensateurs angulaires sont composés d'un soufflet unique ou multiple. Ils compensent le déplacement au coin du tuyau par déplacement angulaire. Ils sont souvent utilisés dans les dispositions de tuyaux en L et en forme de z. L'angle de compensation peut atteindre ± 15 °. Lorsqu'il est utilisé avec un support fixe, il peut réduire la concentration de contraintes à la courbe du tuyau. Il est particulièrement courant dans les tuyaux de procédé des plantes chimiques.
Les compensateurs à manches sont composés d'un tube central et d'une coque extérieure. Ils absorbent le déplacement par le glissement axial. Le montant de la compensation peut atteindre plus de 1000 mm et convient aux tuyaux de grand diamètre (DN500-DN3000). Cependant, le remplissage d'étanchéité doit être maintenu régulièrement. Il est principalement utilisé dans les conduites d'eau avec une bonne qualité de l'eau et est largement utilisé dans les tuyaux municipaux.

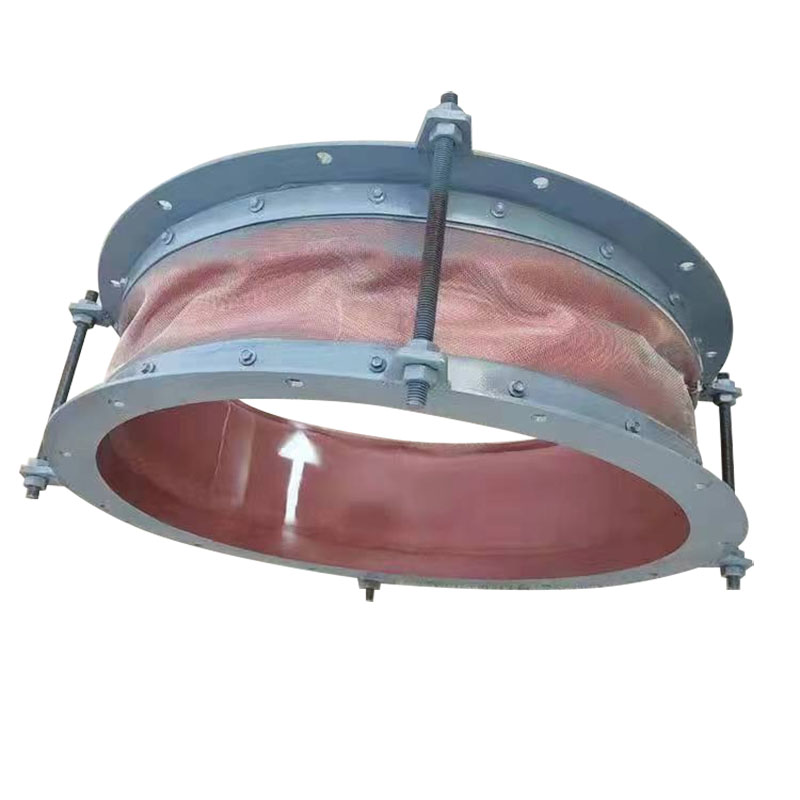

Les compensateurs non métalliques sont faits de matériaux flexibles tels que les tissus et le caoutchouc. Ils ont une large plage de résistance à la température (-196 ℃ à 1200 ℃), peuvent absorber le déplacement multidimensionnel et ont de bonnes performances de réduction des chocs et du bruit. Ils conviennent aux scènes avec une forte corrosion et des vibrations élevées telles que les conduits de centres électriques et les tuyaux d'échappement chimiques, mais la capacité de relève de pression est faible (généralement ≤ 0,6 MPa).
La sélection de différents types de compensateurs doit être jugée de manière globale en combinaison avec les supports de tuyaux, la pression, la température et le déplacement. Le type axial convient au petit déplacement droittuyaux,Les types transversaux et angulaires conviennent aux dispositions de tuyaux complexes, le type de manchon convient aux grands scénarios de déplacement, et le type non métallique se concentre sur la résistance à la corrosion et l'absorption des chocs. Une sélection raisonnable peut réduire le taux de défaillance du système de tuyaux et prolonger la durée de vie de l'équipement, ce qui est une partie importante de la conception de l'ingénierie des tuyaux.
