Les systèmes de tuyauterie industrielle modernes doivent résister à des pressions élevées, des températures fluctuantes, des vibrations et une exposition chimique tout en maintenant une fiabilité à long terme. À mesure que les industries évoluent, la demande de solutions avancées qui réduisent les coûts de maintenance, améliore l'efficacité et prolonge la durée de vie continue d'augmenter. L'une des réponses les plus efficaces à ces défis est lecompensateur de tuyaux non métalliques.

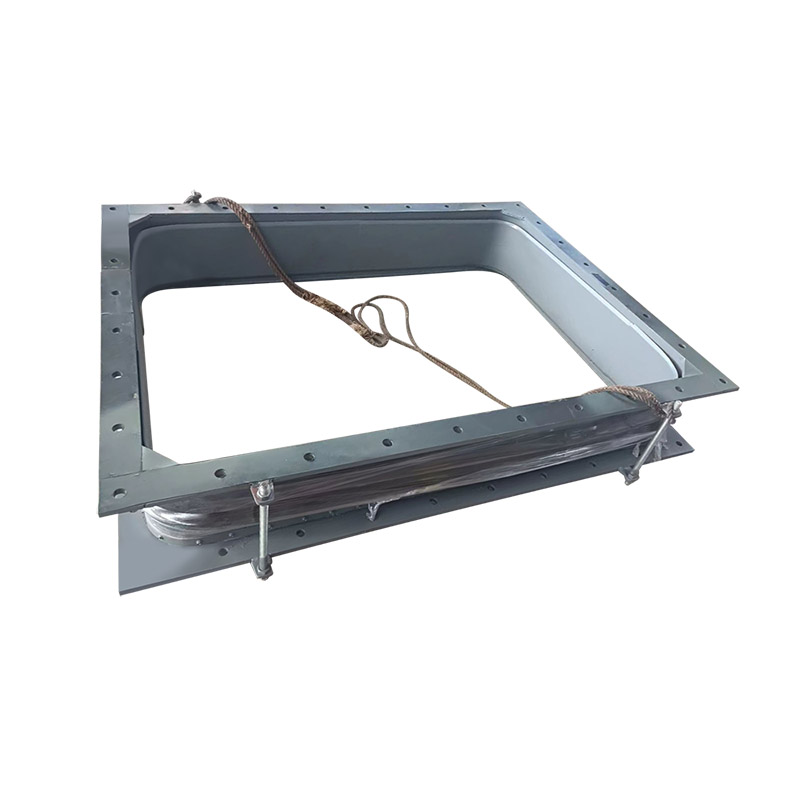

Un compensateur de tuyaux non métallique, également connu sous le nom de joint flexible ou de joint d'expansion, est spécifiquement conçu pour absorber le mouvement, les vibrations et l'expansion thermique dans les pipelines sans s'appuyer sur des matériaux métalliques rigides. Contrairement aux compensateurs métalliques traditionnels, qui peuvent corroder ou fatiguer dans des conditions de fonctionnement agressives, les conceptions non métalliques utilisent des matériaux composites tels que le caoutchouc, le PTFE ou le tissu renforcé. Cette construction assure une excellente durabilité, une flexibilité et une résistance chimique.
Flexibilité: ils absorbent facilement le déplacement axial, latéral et angulaire causé par une expansion thermique, une colonie du sol ou des changements structurels.
Résistance à la corrosion: Contrairement à l'acier, les matériaux non métalliques ne rouillent pas ou ne se dégradent pas lorsqu'ils sont exposés à l'eau, aux acides, aux alcalis ou aux produits chimiques industriels.
Amortissement des vibrations: ils réduisent considérablement le bruit et les vibrations dans les pompes, les compresseurs et les turbines.
Construction légère: plus facile à gérer, à installer et à maintenir par rapport aux alternatives métalliques lourdes.
CERTAINE: Les coûts d'installation inférieurs et les exigences de maintenance réduites en font un investissement économique à long terme.
Les compensateurs de tuyaux non métalliques sont largement utilisés dans des industries telles que la production d'électricité, la pétrochimie, le traitement de l'eau, la transformation des aliments, les produits pharmaceutiques et les systèmes de CVC. Leur polyvalence leur permet de s'adapter aux applications de pipeline haute performance et quotidiennes.
La fonction principale d'un compensateur de tuyaux non métallique est de compenser le mouvement du pipeline et de protéger les systèmes contre les dommages. Lorsque les pipelines se développent en raison de la chaleur ou du décalage en raison des fluctuations de vibrations et de pression, les joints rigides transmettraient une contrainte à l'équipement connecté. Un compensateur absorbe ces forces, empêchant les fissures, les fuites ou l'usure prématurée.
Absorber l'expansion thermique
Au fur et à mesure que les pipelines se réchauffent, ils se développent. Les compensateurs non métalliques accueillent ce changement de longueur sans transférer des contraintes vers des composants adjacents.
Isolement des vibrations
Les pompes, les soufflantes et les compresseurs génèrent des vibrations. Les articulations flexibles absorbent ce mouvement, réduisant la fatigue et les niveaux de bruit.
Indemnité de désalignement
L'alignement parfait dans les pipelines longs est rare. Les compensateurs non métalliques permettent de légères déviations sans compromettre l'intégrité du système.
Scellement contre les médias corrosifs
Les compensateurs de PTFE ou en caoutchouc résistent aux fluides agressifs, assurant un fonctionnement sûr et sans fuite.
POSTERS POWER: Gérez les conduites de gaz de combustion à haute température et les pipelines d'eau de refroidissement.
Installations pétrochimiques: Fournissez une résistance aux acides, solvants et hydrocarbures corrosifs.
Alimentation en eau et traitement: utilisé dans les stations de pompage pour réduire les vibrations et compenser le mouvement du sol.
Alimentation et boisson: les compensateurs de qualité hygiénique génèrent l'eau, la vapeur et les liquides en toute sécurité.
Systèmes HVAC: absorber le mouvement du bâtiment et réduire les vibrations des systèmes de chauffage et de refroidissement.
| Paramètre | Options de spécification |
|---|---|
| Options matérielles | EPDM, NBR, néoprène, caoutchouc naturel, ligneuse de PTFE, tissu renforcé |
| Plage de température | -40 ° C jusqu'à + 200 ° C selon le matériau |
| Cote de pression | PN6, PN10, PN16, PN25 LAHOA |
| Capacité de mouvement | Axial ± 20 mm, latéral ± 35 mm, angulaire ± 15 ° (varie selon la conception) |
| Tailles | DN25 - DN3000 (personnalisable) |
| Connexions de fin | Connexions à bride, filetée ou personnalisée |
| Applications | Eau, vapeur, pétrole, produits chimiques, gaz, suspension, CVC |
En faisant correspondre le matériau correct, la cote de pression et la taille, les compensateurs de tuyaux non métalliques fournissent un service fiable même dans les environnements d'exploitation les plus exigeants.
Le choix du bon compensateur implique plus que la simple sélection d'une taille. Une évaluation détaillée des conditions opérationnelles, du type de support et des facteurs environnementaux est nécessaire pour garantir une efficacité et une sécurité maximales.
Caractéristiques moyennes
Identifiez si le système gère l'eau, le pétrole, le gaz, la suspension ou les produits chimiques.
Sélectionnez un matériau résistant au produit chimique ou au liquide spécifique.
Température et pression
Des températures élevées peuvent nécessiter des matériaux PTFE ou EPDM.
Assurez-vous que l'évaluation de pression correspond aux exigences du système pour éviter une défaillance prématurée.
Besoins d'absorption des mouvements
Calculer les mouvements axiaux, latéraux et angulaires attendus.
Choisissez une conception pouvant accueillir un déplacement maximal.
Environnement d'installation
Le placement intérieur vs extérieur affecte la sélection des matériaux.
Pour l'exposition aux UV ou à l'ozone, les composés résistants aux intempéries comme EPDM sont préférés.
Normes de conformité
Dans les industries de l'alimentation, des boissons ou de la pharmaceutique, les compensateurs doivent respecter la FDA ou les normes hygiéniques.
Pour les systèmes d'eau, les certifications WRA ou NSF peuvent être nécessaires.
Assure une durée de vie plus longue avec moins de remplacements.
Améliore la sécurité en réduisant le risque de fuites et de défaillances.
Optimise l'efficacité par le contrôle des vibrations et la compensation thermique.
Réduit les coûts opérationnels en minimisant les temps d'arrêt.
Q1: Combien de temps durent des compensateurs de tuyaux non métalliques?
R: La durée de vie dépend des conditions de fonctionnement, du type de matériau et des pratiques de maintenance. Dans des conditions standard, un compensateur de haute qualité peut durer 5 à 10 ans. Dans des environnements plus exigeants, des inspections régulières sont nécessaires pour maximiser la durée de vie.
Q2: Comment puis-je maintenir les compensateurs de tuyaux non métalliques?
R: La maintenance de routine consiste à inspecter les fissures de surface, à vérifier les connexions de la bride et à surveiller les fuites. Le nettoyage avec des agents légers et éviter l'exposition à des objets tranchants ou à une torsion excessive contribuera à prolonger la durée de vie du compensateur. Le remplacement doit être planifié au premier signe d'usure pour éviter les défaillances du système.
Alors que les industries poursuivent une plus grande efficacité et durabilité, les compensateurs de tuyaux non métalliques jouent un rôle de plus en plus important. Leur conception légère, leur résistance à la corrosion et leur adaptabilité les rendent idéaux pour les systèmes modernes qui doivent gérer à la fois les processus d'énergie traditionnelle et renouvelable.
Matériaux respectueux de l'environnement: développement de composés recyclables et à l'environnement.
Surveillance intelligente: intégration avec des capteurs IoT pour suivre l'usure, la pression et le mouvement en temps réel.
Plage de température étendue: PTFE avancée et conceptions composites permettant des performances plus élevées dans des conditions extrêmes.
Ingénierie personnalisée: conceptions spécifiques à l'industrie adaptées à des applications uniques comme les usines de dessalement, les terminaux de GNL et les installations biopharmaceutiques.
La transition vers les infrastructures durables, les réglementations de sécurité plus strictes et les systèmes à haute efficacité garantit que les compensateurs non métalliques restent au cœur des futures solutions d'ingénierie. Ils offrent une adaptabilité et une fiabilité inégalées par rapport aux alternatives métalliques traditionnelles, ce qui en fait une pierre angulaire de l'innovation de pipeline.
ÀFushuo, nous nous spécialisons dans la production de compensateurs de tuyaux non métalliques de haute qualité conçus pour répondre aux normes mondiales les plus exigeantes. Avec des techniques de fabrication avancées, des matériaux durables et un contrôle de qualité strict, nos produits offrent des performances exceptionnelles dans toutes les industries. Que votre projet implique la production d'électricité, le traitement des produits chimiques ou le traitement de l'eau, notre équipe fournit des solutions personnalisées qui prolongent la durée de vie et améliorent la fiabilité du système.
Pour des spécifications détaillées, des consultations techniques ou des demandes en vrac,Contactez-nousAujourd'hui pour savoir comment Fushuo peut répondre à vos besoins de tuyauterie industrielle.
