Dans les systèmes de canalisations industrielles et du bâtiment,Compensateurs de tuyaux(également appelés joints de dilatation ou compensateurs flexibles) servent de composants cruciaux qui absorbent les mouvements, soulagent les contraintes et maintiennent l'intégrité du système dans diverses conditions opérationnelles.
Tout d’abord, voici un résumé typique des spécifications d’un compensateur de tuyau à soufflet métallique de haute qualité :
| Paramètre | Valeur/plage typique |
|---|---|
| Diamètre nominal (DN) | DN 50 – DN 2400 mm |
| Pression nominale | Jusqu'à 2,5 MPa (ou plus pour les conceptions spéciales) |
| Température de fonctionnement maximale | Jusqu'à ~450 °C (ou plus pour les alliages exotiques) |
| Capacité de mouvement | Déplacement axial, latéral et angulaire (varie selon la conception) |
| Matériau du soufflet | Acier inoxydable (ou alliages haute température) |
| Terminer les connexions | Extrémités soudées, à brides, filetées ou rainurées selon les besoins |
| Durée de vie/cycles de conception | Conçu pour un nombre de cycles de fatigue élevé ; décennies attendues lorsqu’elles sont correctement sélectionnées |
Ce tableau de spécifications met l'accent sur les paramètres de conception essentiels, illustrant la rigueur professionnelle derrière la sélection des produits. Le contenu qui suit explore l’importance des compensateurs, la façon dont ils fonctionnent et sont sélectionnés, ainsi que les tendances émergentes qui façonnent leur avenir.

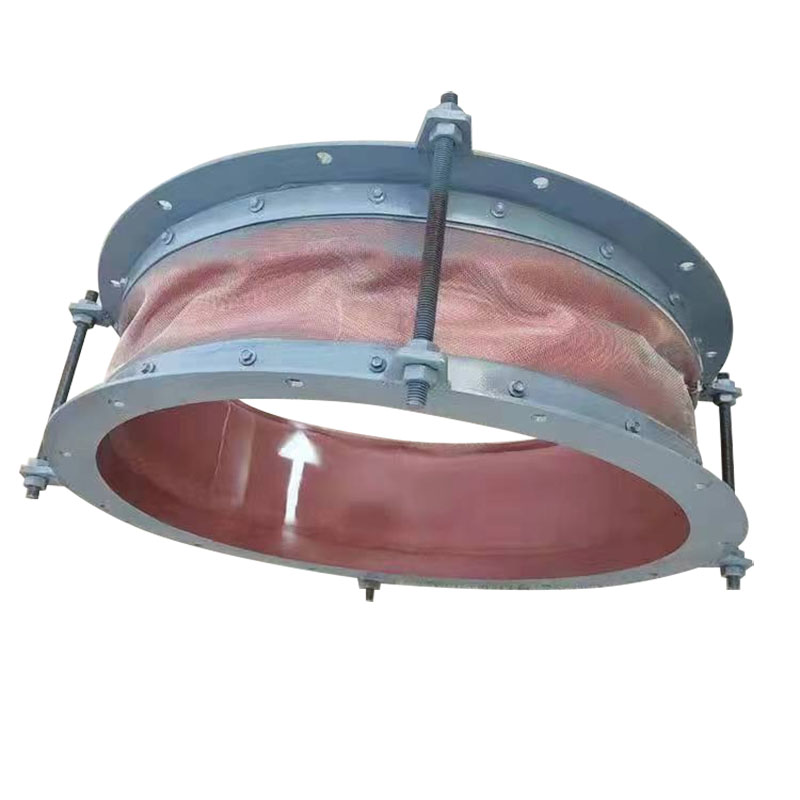

Un compensateur de tuyauterie est un dispositif flexible installé dans un système de tuyauterie pour absorber les déformations mécaniques dues à la dilatation thermique, à la contraction, aux vibrations, aux fluctuations de pression, aux désalignements, au tassement ou à l'activité sismique. En pratique, de nombreux compensateurs sont construits avec un ou plusieurs soufflets métalliques (éléments flexibles ondulés) ainsi que des connecteurs et du matériel de support.
Absorbe la dilatation/contraction thermique : empêche la contrainte et la déformation des tuyaux lorsque les changements de température provoquent une dilatation ou une contraction.
Isolation des vibrations et des chocs : agit comme un élément amortisseur, réduisant la transmission des vibrations ou des coups de bélier des équipements (pompes, compresseurs, etc.) vers le système de tuyauterie.
Compensation d'alignement : corrige les petits décalages ou désalignements qui surviennent lors de l'installation ou en raison du mouvement de la structure.
Atténuation des contraintes : réduit les contraintes sur les supports, les brides, les vannes et les équipements en localisant l'absorption des mouvements.
S'adapter aux tassements ou aux déplacements sismiques : Aide à maintenir l'intégrité en cas de déplacement des fondations ou d'action sismique en permettant un déplacement contrôlé.
Ainsi, le compensateur devient un « tampon » structurel qui protège les parties rigides du système de tuyauterie contre les dommages et les défaillances en localisant la flexibilité là où cela est nécessaire.
Les pipelines sont invariablement confrontés à des contraintes mécaniques dues aux cycles de température, aux fluctuations de pression et aux charges dynamiques. Sans adaptation adéquate, ces contraintes peuvent provoquer des fissures de fatigue, des fuites ou une défaillance catastrophique. Le compensateur est la solution d'ingénierie qui soulage ces contraintes et améliore la robustesse du système.
Réduction du stress et longévité
En absorbant la dilatation et la contraction, les compensateurs empêchent l'accumulation de contraintes thermiques dans les tuyaux, les vannes et les joints, prolongeant ainsi la durée de vie.
Compacité et efficacité spatiale
Par rapport aux longues boucles ou coudes d’expansion, les compensateurs assurent l’absorption des déplacements dans un boîtier compact.
Charges structurelles inférieures
Le dispositif réduit le transfert de charge vers les ancrages ou les structures du bâtiment, réduisant ainsi le besoin de supports surconçus.
Disposition du système simplifiée
Avec une compensation flexible localisée, la conception de la tuyauterie devient plus simple, réduisant ainsi la complexité.
Contrôle du bruit et des vibrations
L'atténuation des vibrations et des pulsations contribue à réduire les niveaux de bruit et à protéger les équipements sensibles.
Adaptabilité à des conditions variables
Un compensateur bien sélectionné peut gérer des déplacements multidirectionnels (axiaux, latéraux, angulaires).
Économies de coûts sur le cycle de vie
Bien que le coût initial soit plus élevé que celui des connexions rigides, les économies réalisées grâce à la réduction de la maintenance, des temps d'arrêt et des reprises justifient souvent cette dépense.
Limites potentielles à prendre en compte
La plage de compensation est limitée : un mouvement surdimensionné au-delà de la conception est nocif.
La poussée de pression doit être gérée, en particulier pour les types axiaux.
Le coût des conceptions à cycle élevé et à haute température peut augmenter considérablement.
Une installation, un alignement et un support appropriés sont essentiels à la performance ; une mauvaise application conduit à un échec précoce.
Compte tenu de ces compromis, l’utilisation d’un compensateur doit être justifiée par une contrainte thermique et une analyse mécanique approfondies. Dans de nombreuses applications, en particulier dans les centrales électriques, les installations pétrochimiques, de CVC et industrielles, les avantages dépassent largement le coût supplémentaire.
Compensateurs axiaux
Gérez uniquement l’allongement/compression axiale. Idéal pour les courses droites avec des points fixes bien définis.
Compensateurs latéraux
S'adapter aux déplacements latéraux ; tirants souvent utilisés pour contrôler les forces de mouvement.
Compensateurs angulaires
Conçu pour fléchir selon un angle autour d'un point de pivotement.
Compensateurs universels (multi-ci-dessous)
Combinez la flexibilité axiale + latérale + angulaire dans une seule unité – utile dans les géométries de tuyauterie complexes.
Pression équilibrée (poussée équilibrée)
La géométrie interne neutralise la poussée de pression, réduisant ainsi la charge sur les structures d'ancrage.
Les soufflets et les pièces de connexion doivent être choisis parmi l'acier inoxydable, les alliages de nickel ou d'autres matériaux compatibles avec les conditions de fluide, de température et d'environnement.
Dans les systèmes corrosifs ou à haute température, des alliages exotiques (Inconel, Hastelloy) ou des revêtements peuvent être utilisés.
Estimez le déplacement total attendu (axial, latéral, angulaire) sur les cycles de température. Sélectionnez une conception offrant une marge et une capacité de fatigue cyclique élevée.
Assurez-vous que la pression et la température nominales du compensateur correspondent ou dépassent les conditions du système, avec des marges de sécurité.
Choisissez des extrémités soudées, à bride, rainurées ou filetées en fonction de votre système. Confirmez qu'il y a un espace d'installation suffisant (y compris pour un mouvement futur). Permettre l’accès à l’inspection et à la maintenance.
Un ancrage et un guidage externes appropriés empêchent une flexion ou un flambage indésirable du compensateur. Des dispositifs de retenue peuvent être nécessaires pour limiter le déplacement ou contrôler les trajectoires de charge.
L'élément à soufflet fléchit (se plie ou se déplie) en réponse à des changements de longueur de tuyau ou à des changements d'alignement.
Lors des mouvements axiaux, les plis se compriment ou s'étendent, absorbant le déplacement.
En mouvement latéral ou angulaire, le soufflet se plie ou se serre en conséquence (selon la conception).
Des tirants ou des guides externes peuvent contrôler la direction de la force et empêcher une extension excessive.
Des tubes de guidage internes, des manchons ou des renforts peuvent être utilisés pour réduire les turbulences d'écoulement et limiter l'exposition du soufflet aux forces du fluide.
Alignement : assurez-vous que le compensateur est aligné avec la tuyauterie pour éviter toute charge latérale.
Ancrages et guides : installez les ancrages, les guides et les dispositifs de retenue conformément aux dessins de conception.
Test de mouvement : avant la mise en service, déplacez le compensateur sur toute sa course pour vérifier le jeu.
Précharge thermique : Parfois, une pré-compression à froid est appliquée pour centrer le compensateur dans sa plage.
Support : Le compensateur doit être soutenu dans le cadre de la conception de la tuyauterie pour éviter l'affaissement.
Soudage/Brissage : Utiliser des techniques de soudage et de bridage appropriées, en évitant toute distorsion.
Inspection visuelle régulière : recherchez des fissures, des déformations ou des signes de fatigue.
Contrôles de fuite : surveillez les fuites autour des soudures ou des joints.
Surveillance des cycles : enregistrez le nombre de cycles et comparez-le avec la durée de vie nominale.
Surveillance des vibrations : assurez-vous que les niveaux de vibrations restent dans des seuils acceptables.
Planification du remplacement : en fonction de l'usure, planifiez le remplacement avant la panne.
Nettoyage : Gardez le soufflet et ses environs exempts de débris susceptibles de frotter ou de s'abraser.
Compensateurs intelligents/activés par capteurs
Intégration de jauges de contrainte, de capteurs de déplacement ou de capteurs de surveillance de l'état de santé pour prédire la fatigue et alerter la maintenance.
Alliages et revêtements avancés
Utilisation de matériaux performants (alliages de nickel, revêtements céramiques) pour environnements extrêmes (fluides supercritiques, agressifs).
Conceptions multi-axes compactes
Les nouvelles géométries permettent une plus grande flexibilité dans des empreintes plus petites pour des installations restreintes.
Applications de fabrication additive
Utilisation de pièces de transition imprimées en 3D ou d'éléments géométriques complexes pour optimiser les performances.
Intégration avec Digital Twin et Predictive Analytics
Surveillance du comportement du compensateur en fonctionnement réel et intégration dans les jumeaux numériques de l'usine pour une maintenance prédictive.
À mesure que les marchés s’orientent vers des rendements plus élevés, des pressions/températures plus élevées et des marges plus serrées, les compensateurs doivent évoluer. Les systèmes tels que les centrales électriques ultra-supercritiques, les réacteurs chimiques avancés et les nouvelles applications énergétiques (par exemple les systèmes à hydrogène) imposent des exigences plus strictes. Le compensateur du futur doit non seulement être flexible, mais également fournir un retour de diagnostic et s'intégrer de manière transparente dans les systèmes intelligents.
Les fabricants et les groupes de R&D investissent massivement dans l'analyse du cycle de vie, les capteurs, les nouveaux matériaux et la modularisation des systèmes de compensation. La demande augmente dans les domaines des énergies renouvelables, du GNL, du transport d’hydrogène, des systèmes énergétiques de quartier et de la fabrication de pointe. L’accent est désormais mis sur la robustesse mécanique pure vers des systèmes intelligents et intégrés.
Q : Comment déterminer s’il faut utiliser un compensateur axial, latéral ou angulaire ?
R : Calculez les déplacements attendus dans chaque direction en fonction de la dilatation thermique des tuyaux, des tolérances d'alignement, du déplacement des supports ou du tassement. Si la majorité est axiale, un compensateur axial peut suffire. En cas de désalignement latéral ou angulaire, envisagez en conséquence un compensateur latéral, angulaire ou universel. Une analyse avancée (éléments finis, analyse des contraintes) guide souvent cette décision.
Q : Que se passe-t-il si un compensateur fonctionne au-delà de sa plage de mouvement conçue ?
R : Un fonctionnement au-delà des limites de conception peut entraîner une fatigue du métal, un flambage, une contrainte excessive dans les soufflets ou les connecteurs et une éventuelle défaillance (fissuration ou fuite). Cela compromet gravement la durée de vie du cycle et peut entraîner une panne soudaine et catastrophique. Par conséquent, les marges de sécurité et les contraintes de conception sont essentielles.
Les compensateurs de tuyauterie sont fondamentaux pour les systèmes de tuyauterie résilients et efficaces, offrant une réduction des contraintes, un amortissement des vibrations et une correction de l'alignement. La bonne combinaison de matériaux, de capacités de mouvement et d’intégration du système est essentielle pour des performances à long terme. Avec l'essor des systèmes intelligents et la demande d'une plus grande efficacité opérationnelle, le compensateur évolue, non seulement en tant que composant mécanique passif, mais en tant qu'actif intelligent et surveillé dans les réseaux de canalisations modernes.
À mesure que l'industrie progresse,Fushuoreste déterminé à fournir des solutions de compensation avancées et de haute qualité, adaptées aux applications exigeantes. Explorez la collaboration et la personnalisation des solutions :Contactez-nouspour découvrir le compensateur idéal pour les besoins de votre système.
