Tuyaux de gros calibrejouent un rôle essentiel dans les environnements de transfert de fluides à volume élevé et à forte demande où les systèmes de tuyauterie rigide sont peu pratiques ou inefficaces. Cet article fournit un aperçu technique complet des systèmes de flexibles de gros calibre, en se concentrant sur la façon dont ils sont spécifiés, conçus et déployés dans les applications industrielles. Il examine les paramètres de performance clés, les défis d'ingénierie courants et les questions techniques fréquemment posées tout en décrivant les tendances émergentes qui façonneront la conception future des flexibles. Le contenu est structuré pour prendre en charge la visibilité de la recherche, la lisibilité professionnelle et les besoins de référence technique.

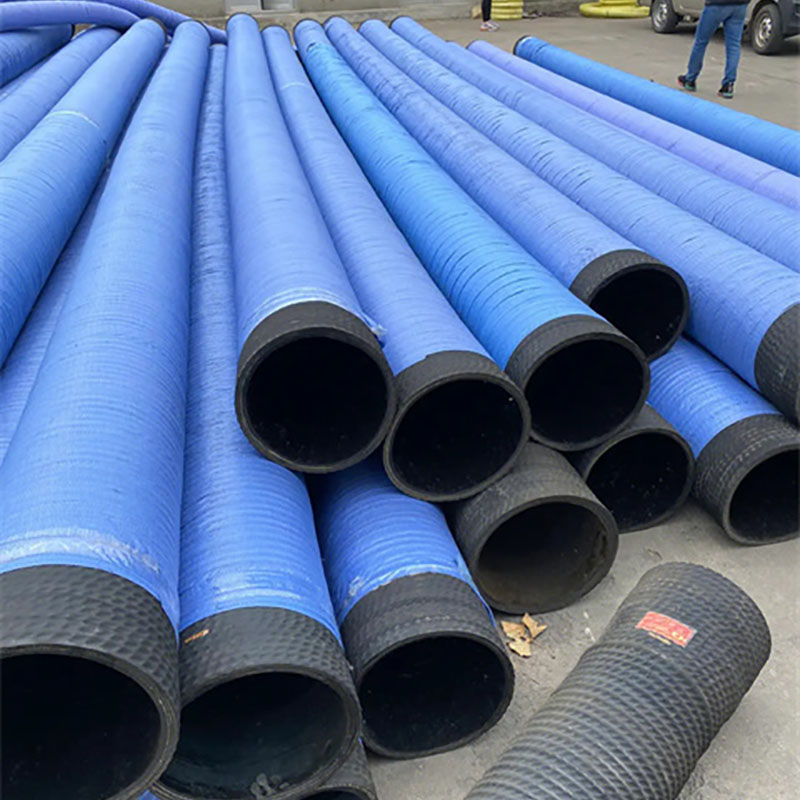

Un tuyau de gros diamètre est généralement défini comme un tuyau industriel flexible avec un diamètre interne nettement plus grand que les tuyaux hydrauliques ou pneumatiques standard, allant généralement de 3 pouces à plus de 24 pouces. Ces tuyaux sont conçus pour transporter des volumes importants de liquides, de boues, de poudres ou de gaz dans diverses conditions de pression et de température.
Dans les environnements industriels tels que le dragage, l'exploitation minière, le transfert de pétrole et de gaz, le traitement chimique et la gestion des eaux municipales, les tuyaux de gros calibre offrent un équilibre entre flexibilité et intégrité structurelle. Contrairement aux pipelines rigides, ces tuyaux permettent le mouvement, l'absorption des vibrations et un déploiement rapide, ce qui est particulièrement important dans les opérations temporaires ou mobiles.
Le principe fonctionnel de base d'un tuyau de gros calibre est de maintenir l'efficacité du débit tout en résistant à l'effondrement, à l'abrasion et à la déformation induite par la pression. Ceci est réalisé grâce à des constructions multicouches qui comprennent généralement un revêtement intérieur compatible avec le fluide transporté, des couches de renforcement pour la résistance à la pression et un revêtement extérieur conçu pour la protection de l'environnement.
Du point de vue de l'intégration du système, les tuyaux de gros calibre sont souvent utilisés conjointement avec des raccords à brides, des éléments flottants ou des joints articulés. Leur rôle s'étend au-delà du simple transport de fluides jusqu'à la fiabilité du système, la sécurité opérationnelle et l'optimisation des coûts du cycle de vie.
La spécification d'un tuyau de gros calibre nécessite une compréhension détaillée des conditions de fonctionnement et des attentes en matière de performances. Les paramètres suivants sont généralement évalués lors de la sélection et de la conception.
| Paramètre | Plage de spécifications typique | Importance technique |
|---|---|---|
| Diamètre intérieur (ID) | 3" – 24"+ | Détermine la capacité et la vitesse du débit |
| Pression de travail | 2 à 40 bars (varie selon la construction) | Définit les limites de fonctionnement continu et sécuritaire |
| Pression d'éclatement | 3 à 4 × pression de service | Indique la marge de sécurité dans des conditions extrêmes |
| Plage de température | -40°C à +120°C (en fonction du matériau) | Affecte le choix du matériau de revêtement et de renforcement |
| Type de renfort | Cordon textile, fil d'acier, hélice | Fournit une résistance à la pression et au vide |
| Matériau de couverture | Mélanges de caoutchouc, UHMWPE et PVC | Protège contre l'abrasion, les UV et les produits chimiques |
Au-delà des données dimensionnelles et de pression, la conformité aux normes est une autre considération essentielle. De nombreux tuyaux de gros diamètre sont fabriqués conformément aux spécifications internationales telles que les directives ISO, EN ou API, selon l'industrie cible. Ces normes régissent des aspects tels que les protocoles de test, les facteurs de sécurité et la traçabilité des matériaux.
Les conditions d'installation influencent également la sélection des paramètres. Le rayon de courbure, le mouvement axial et les charges externes doivent être évalués pour éviter une fatigue ou un vrillage prématurés. Dans les applications flottantes ou immergées, les caractéristiques de flottabilité et la résistance à l'absorption d'eau deviennent tout aussi importantes.
Les questions fréquemment posées suivantes répondent aux problèmes techniques récurrents rencontrés lors des spécifications, de l'installation et du fonctionnement.
Q : Comment l’efficacité du débit est-elle maintenue dans un tuyau de gros calibre sur de longues distances ?
R : L'efficacité du débit est principalement maintenue grâce à des matériaux de revêtement intérieur optimisés avec de faibles coefficients de friction et des diamètres internes constants. Un espacement et un alignement appropriés des supports réduisent également les turbulences et les pertes de pression, en particulier dans les installations horizontales.
Q : Comment la conception des renforts affecte-t-elle les performances en matière de pression et de vide ?
R : Les couches de renfort, telles qu'une hélice en fil d'acier ou des câbles textiles à haute résistance, fournissent un support structurel contre la pression interne et les conditions de vide externe. L'angle, le pas et la méthode de liaison du renforcement influencent directement la résistance à l'effondrement et la stabilité dimensionnelle.
Q : Comment l’abrasion et la compatibilité chimique sont-elles prises en compte ?
R : La résistance à l'abrasion est obtenue grâce à des composés de revêtement spécialisés ou à des matériaux résistants à l'usure tels que l'UHMWPE. La compatibilité chimique est gérée en sélectionnant des élastomères ou des thermoplastiques testés par rapport aux fluides transportés, garantissant une intégrité à long terme sans gonflement ni dégradation.
Q : Comment est estimée la durée de vie d’un tuyau de gros calibre ?
R : L'estimation de la durée de vie prend en compte les cycles de pression de fonctionnement, l'exposition à la température, les contraintes mécaniques et les facteurs environnementaux. Une inspection régulière, le respect des limites de fonctionnement recommandées et une maintenance préventive prolongent considérablement la durée de vie utile.
L'évolution de la technologie des tuyaux de gros diamètre est étroitement liée aux tendances industrielles plus larges telles que l'automatisation, la durabilité et la surveillance numérique. Des matériaux avancés avec des rapports résistance/poids améliorés permettent des constructions de tuyaux plus légères sans compromettre les pressions nominales.
Une autre direction émergente est l’intégration de la technologie des capteurs. Les systèmes de surveillance embarqués capables de suivre la pression, la température et la déformation en temps réel sont de plus en plus évalués pour des applications critiques. Ces développements soutiennent les stratégies de maintenance prédictive et réduisent les temps d’arrêt imprévus.
Les considérations environnementales façonnent également les conceptions futures. Les fabricants explorent les matériaux recyclables, les processus de production à faibles émissions et les composés à durée de vie plus longue pour s'aligner sur les objectifs réglementaires et de développement durable de l'entreprise.
Dans ce paysage en évolution, des fabricants tels queFushuocontinuer à perfectionner les solutions de flexibles de gros diamètre en combinant la science des matériaux, le contrôle des processus et l'ingénierie spécifique aux applications. En répondant à la fois aux demandes opérationnelles actuelles et aux attentes futures de l’industrie, ces solutions restent partie intégrante des systèmes de transfert de fluides efficaces.
